四甲氧基硅烷低聚物 —— 亲水自清洁助剂

产品简述

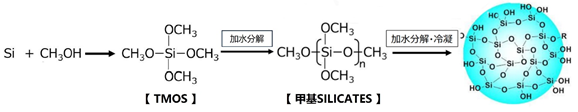

MKC™ Silicate 是四甲氧基硅烷的部分水解缩聚后的低聚体。添加在涂料里，可使涂膜具有亲水性、高抗污染性(自我清洁效果)，和乙基硅酸盐相比较，与水分解速度快，反应性能好。

产品特点

• 涂料中添加本产品，可以赋予漆膜表面亲水性、自清洁性；
• 与乙氧基硅酸盐相比，水解速度快，可更快得到亲水性涂层，达到自清洁效果；
• 可迁移到表面形成深度50nm左右的羟基聚硅氧烷层，提高漆膜耐候性、耐磨性、耐化学品，性以及自清洁效果持久性，而且不影响透明性；
• 在超亲水体系中，可作为交联剂和粘结剂使用，不影响亲水性，增加耐磨特性；
• 在单组份室温固化硅橡胶体系中，可作为交联剂使用，提高制品物性。

理化指标

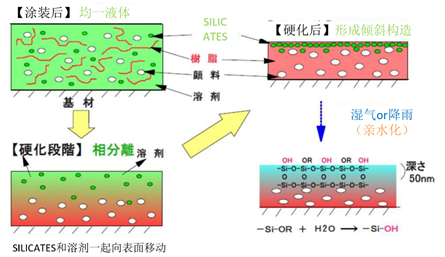

迁移示意图

SILICATES在溶剂型涂料均匀混合，涂装后，随着溶剂挥发，SILICATES与主体树脂相容不好，开始往表面迁移，等涂料干燥后，SILICATES在表面富集，空气中的水汽或者降雨，将甲氧基硅烷水解成硅羟基，相邻的硅羟基脱水缩合成硅氧烷，形成网状结构，具有一定耐磨和耐候性，部分硅羟基因位阻原因无法反应，保留在涂层表面，使涂层有一定亲水性，该羟基硅氧烷涂层深度约50nm左右。

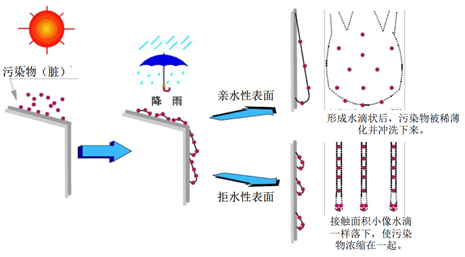

自清洁示意图

脏污物落在涂层表面，降雨条件下，由于涂层有亲水性，雨水很容易润湿，从底下将脏污物包裹，然后在随后雨滴冲刷下，将脏污物带走。

应用方向

√  建筑用外装涂料（抗污、亲水疏油、自清洁功能）

√  预涂卷材PCM涂料

√  有机无机复合涂装材料用原料

√  光伏玻璃、灶具自清洁涂层

√  有机硅树脂交联剂

使用建议

√  添加量：溶剂型顶棚预涂卷材涂料、玻璃/铝幕墙涂料、户外工业/建筑等涂料，建议添加量为有效固含的5-10wt%，优选6-8wt%。

√  添加方法：可以混合到溶剂型涂料配方使用，但是建议现配现用，SILICATES加入涂料搅拌混合均匀，因为溶剂难免含有微量的水份，存储时间长了有凝胶风险。

√  分子量：不同分子量相比，MS51分子量相对较小，与有机树脂体系相容性较好，反应性较高，但是本身成膜性和固化较慢，必要时需要加水使用；MS56S分子量大，未加水的情况下，固化比MS51来得快，由于相容性不好，在有机树脂体系里相容性差，更容易迁移到表面形成亲水涂层。
     注：加水水解使用的情况下，MS56S比MS51需要添加更多的水相容剂（如甲醇），涂层交联密度高，但操作时间变短。

√  固化时间：溶剂型涂料体系，在溶剂挥发完后，SILICATES基本也迁移完成，但是在常温和常规湿度下，需要1个月左右才能完全水解交联；若添加催化剂，提高空气湿度或者温度，都有助于加快水解交联。

√  透明性：SILICATES可用于透明涂层体系，基本不影响透明性和透光性；当然，根据不同配方会有区别，以具体测试为准。

√  水接触角：日本三菱测试涂料体系少量添加SILICATES后，户外暴晒30天，水接触角从80°降低到55°左右，也有客户通过调整配方，得到更低水接触角的涂层。

√  超亲水：在水/醇溶剂体系下，控制pH在2-3左右水解，可得到稳定的、高活性的硅羟基溶胶，然后与纳米SiO2、纳米TiO2超亲水体系复配使用，作为粘合剂，在对原有亲水性影响较小的情况下，明显提高附着力、耐磨性和耐盐雾等性能。

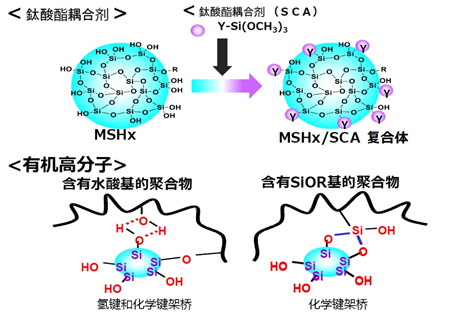

反应示意图

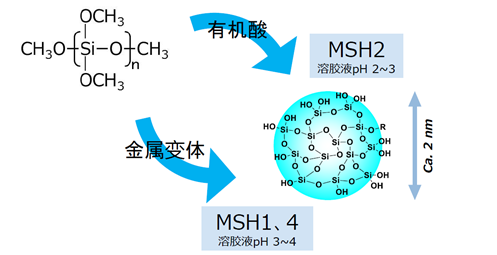

       当SILICATES在水/醇混合溶剂中进一步水解缩合时，可以获得大量且相对稳定的高反应性硅烷醇基团（-Si-OH）的溶胶溶液，并可与有机化合物进行氢键或者化学键络合。

        注：pH需要控制在2-3，可以加速水解，减少硅羟基的缩合，高活性硅羟基溶胶可以稳定在水/醇中稳定存储6个月左右。

产品包装

20和200公斤/桶，密封、常温、阴凉处存储。
