无卤活性环氧稀释剂
产品简述

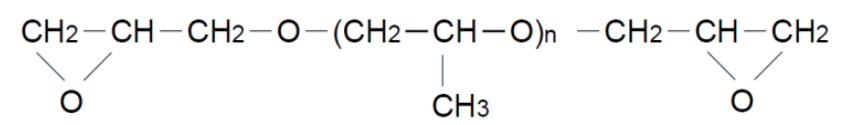

NOPTECHS E-S 100和VISTOOL 9300是对聚醚进行缩水甘油醚化的化合物，和通用的环氧树脂配合使用并固化后，可以增加制品柔韧性。因此，作为环氧树脂增韧剂，广泛应用于对韧性有要求的涂料、粘结剂、成型材料等产品中，参考结构式如下：
产品指标
|
项目 |
单位 |
VISTOOL 9300 |
NOPTECHS E-S 100 |
|
平均官能度 |
|
2 |
2 |
|
外观 |
/ |
淡黄色液体 |
淡黄色液体 |
|
粘度 |
mPa·s（25℃） |
42 |
32 |
|
环氧当量 |
g/eq |
1.1 |
~280 |
| 比重 |
（20℃） |
1.1 |
1.1 |
|
水解氯含量 |
ppm |
≤ 700 |
- |
|
总氯含量（滴定法） |
ppm |
≤1800 |
N.D.（≤ 50ppm） |
*VISTOOL 9300总氯含量（燃烧法）≈4000ppm
产品应用
与通用环氧树脂配合使用并硬化后，不影响环氧树 脂本身的耐腐性、附着力等性能，同时能赋予树脂柔韧性，由于含氯量低，适用于电器/电子相关行业，如FPC包封等。
使用建议
◎ 9300和E-S 100结构一致，指标和性能相近，主要为卤素含量的差异，推荐添加量1-30%;
◎ 可以根据具体项目卤素要求，将E-S100与9300搭配使用，兼顾卤素和成本要求。
酸酐固化物性
|
项目 |
对照组 |
RUN1 |
RUN2 |
RUN3 |
RUN4 |
RUN5 |
|
|
配方组分 |
双酚A型环氧树脂*1 |
100 | 90 | 80 | 70 | 40 | 0 |
|
NOPTECHS E-S 100 |
0 | 10 | 20 | 30 | 60 | 100 | |
|
酸酐固化剂 |
120 | 116 | 112 | 108 | 97 | 81 | |
|
促进剂 |
2 | 2 | 2 | 2 | 2 | 2 | |
|

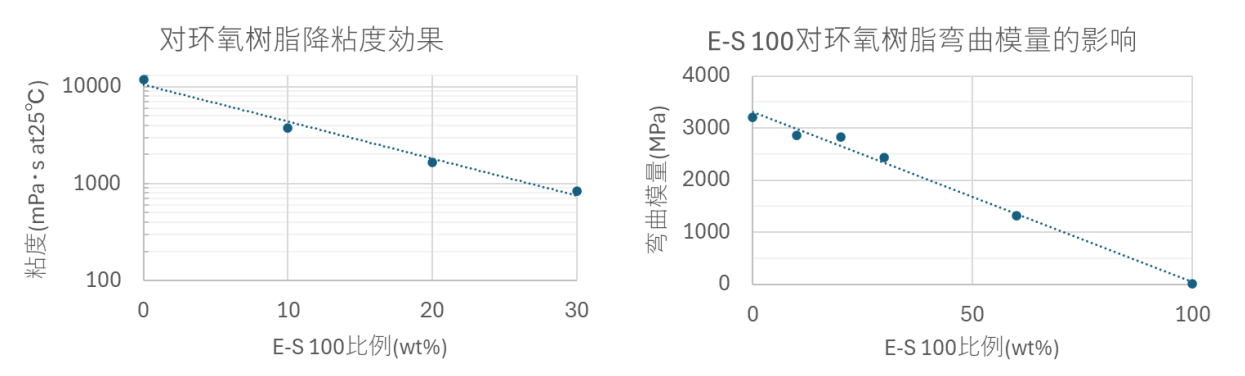

固化物物性*2 |
弯曲强度(MPa) |
130 | 132 | 126 | 112 | 50 | 1 |
|
弯曲模量(MPa) |
3214 | 2868 | 2833 | 2438 | 1324 | 9 | |
|
拉伸强度(MPa) |
70 | 69 | 69 | 64 | 37 | 1 | |
|
拉伸率(%) |
6 | 17 | 31 | 44 | 52 | 66 | |
|
Tg点(℃) |
140 | 125 | 110 | 101 | 57 | 7 | |
*1 双酚A型环氧树脂 三菱化学JER828 （环氧当量 190g/eq）
*2 固化条件： 80℃*3小时（一次固化），120℃*6小时（二次固化）

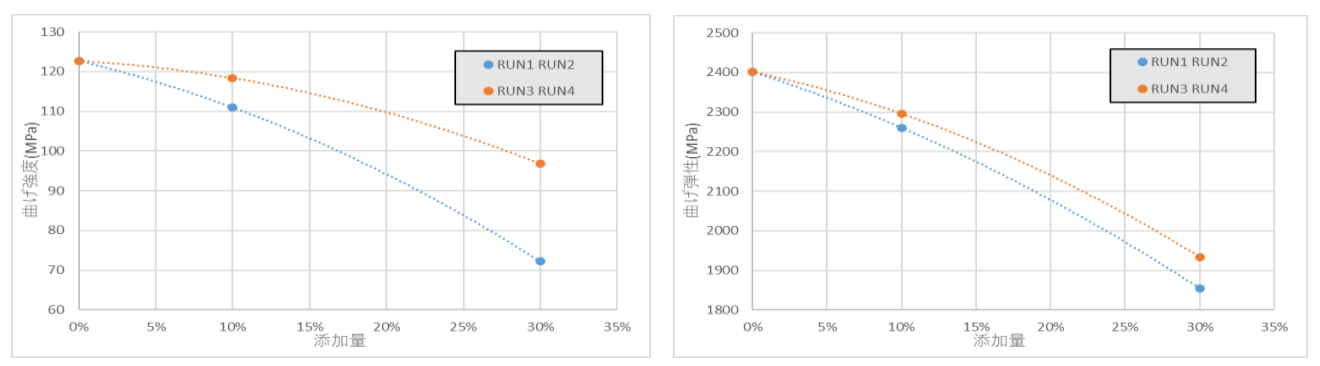

不同体系ES100添加量对性能的影响
潜伏胺固化剂
项目
对照组
FXR-1020
组分添加量
ES100/wt%
0
5
10
15
25
固化物物性
伸长率（%）
0.484
3.48
7.29
7.71
8.97
拉伸强度（MPa）
80.55
77.29
72.66
50.16
38.92
30℃模量（GPa）
1.353
2.023
2.059
1.543
1.456
DMA
Tg（℃）
119.81
105.35
89.40
66.25
49.53
酸酐固化剂
项目
对照组
MH-700G
组分添加量
ES100/wt%
0
5
10
15
30
固化物物性
伸长率（%）
2.06
3.65
3.74
4.65
4.97
拉伸强度（MPa）
70.44
53.12
52.29
51.51
50.78
30℃模量（GPa）
2.071
1.459
0.796
1.554
1.937
DMA Tg（℃）
150.50
143.16
133.58
127.10
103.44
双氰胺固化剂
项目
对照组
MH-700G
组分添加量
ES100/wt%
0
5
10
15
30
固化物物性
伸长率（%）
0.0132
0.194
2.52
3.26
4.13
拉伸强度（MPa）
75.62
67.62
65.31
62.44
49.80
30℃模量（GPa）
1.717
1.984
1.975
1.712
0.346
DMA Tg（℃）
147.33
119.70
106.25
79.70
53.46
