高分子型封闭异氰酸酯环氧柔韧技术
产品简述

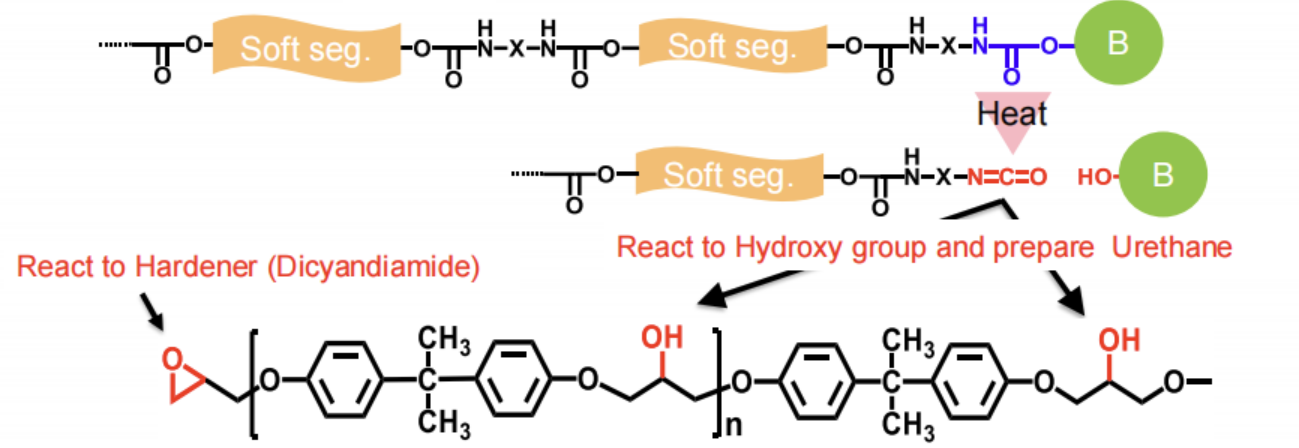

DIC以其独有的聚氨酯技术开发的高分子型封闭异氰酸酯。树脂为无溶剂液体，高温（＞150℃）下解封后，高活性异氰酸根能够与体系中带活泼氢的基团反应，参与到交联网络中，其分子链中的柔性链段能够赋予体系良好的柔韧性与更高的附着力，可用于单组分环氧体系的增韧。
规格指标
|
牌号 |
DB-1010/EXA-8982 |
DB-1020/EXA-8985 |
|
外观 |
透明液体 |
透明液体 |
|
NCO%值 |
2.0-3.0 |
3.0-4.0 |
|
粘度
（25℃，mPa·s） |
24,000 |
160,000 |
|
固含量 |
100% |
100% |
配方案例
|
牌号 |
空白对照 |
DB-1020，EXA-8985 |
核壳配方 |
|
封闭异氰酸酯 |
0 |
20 |
20 |
|
双酚A环氧 |
100 |
80 |
60 |
|
核壳橡胶 |
0 |
0 |
20 |
|
DICY |
5 |
4 |
3.7 |
|
DCMU |
1 |
1 |
1 |
|
填料(CaCO3) |
20 |
20 |
20 |
|

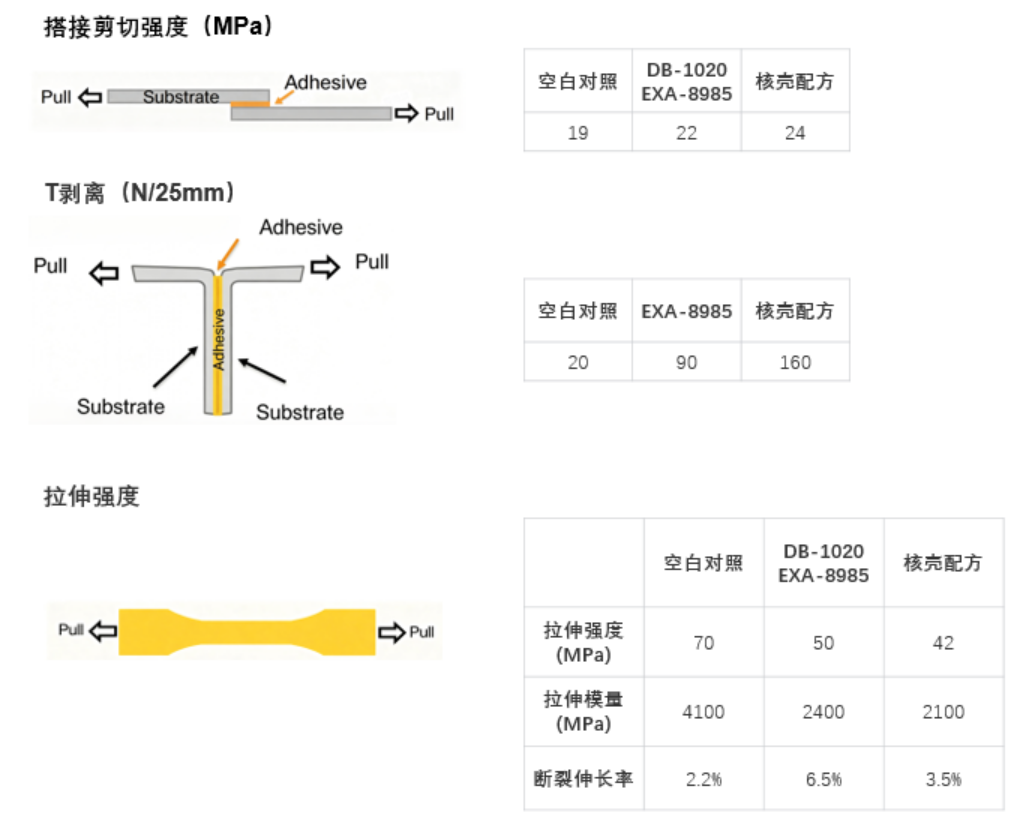

固化条件：170℃ x 25 min 测试基材：0.2mm冷轧钢 |
|||
