ASA高胶粉
产品简述
ASA高胶粉是一种以聚丙烯酸酯橡胶为核、苯乙烯和丙烯睛为壳的核壳型接枝共聚物。作为ASA工程塑料的核心中间体及抗冲改性剂,其丙烯酸丁酯橡胶含量通常高达50%-60%。该产品通过乳液聚合技术制备,旨在解决传统ABS树脂因含有不饱和双键而易受紫外线老化、黄变和粉化的问题,是高性能耐候性材料的关键原料。
物理性能
通用ASA高胶粉
拉伸强度
(50mm/min)
熔融指数
(220°c.10kg)
橡胶尺寸
牌号
橡胶含量
光泽度
用途
Kg cm/cm
Kg/cm2
g/10min
%
GU
（A）
XC500A
14±3
430±30
16±3
BA 50
90
3500
一般用途
XC510
4±2
490±40
20±5
BA 50
97↑
1,000 ↓
高光
Test method ASTM, POW 44% (Rubber 22%), SAN (AN 26%)56%, Bulk density 0.3-0.4g/m3
特殊ASA高胶粉
拉伸强度
(50mm/min)
熔融指数
(220°c.10kg)
橡胶尺寸
Test method lSO, Bulk density 0.28-0.3g/cm3
牌号
橡胶含量
光泽度
用途
Kg cm/cm
Kg/cm2
g/10min
%
GU
（A）
XD535
12.5±2
47±6
14±2
BA35、BD15
90
3.600Bimodal
高冲击/着色
XC554B
10±2
43±5
14±2
BA 55
94
4000↑&1200Å
高冲击/着色
XD535: POW content 36%(rubber content 18%), SAN (AN 32%)64%
XC554B: POW content 34% (rubber content 18%), SAN (AN 32%)66%

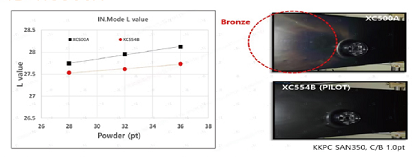

着色性表现XC554B>XC500A
LPS & bimodal rubber improves the bronze phenomenon in large injection products
应用
制备ASA树脂：作为关键原料与SAN(苯乙烯-丙烯腈共聚物)熔融共混,制造具有优异耐候性、抗紫外线老化及高冲击强度的ASA工程塑料。
增韧改性剂：直接添加至PMMA、PC、ABS或PVC等基体中,显著提升材料的抗冲击性能、低温韧性和耐老化能力。同时保持刚性。
建筑建材：生产合成树脂瓦、墙板、门窗型材、管道配件,适应沿海盐雾及极端温差环境,防止褪色与脆化。
汽车领域：制造车外饰件(如保险杠、后视镜壳体、立柱饰板)、护板等,解决户外暴晒导致的黄变、龟裂问题。
电子电气：用于户外通信设备外壳、连接器、电池包支架及照明灯具,兼顾阻燃等级与长期耐候稳定性。
其他领域：应用于轮船部件、无人机外壳及各类需高耐候性的户外工业制品。
